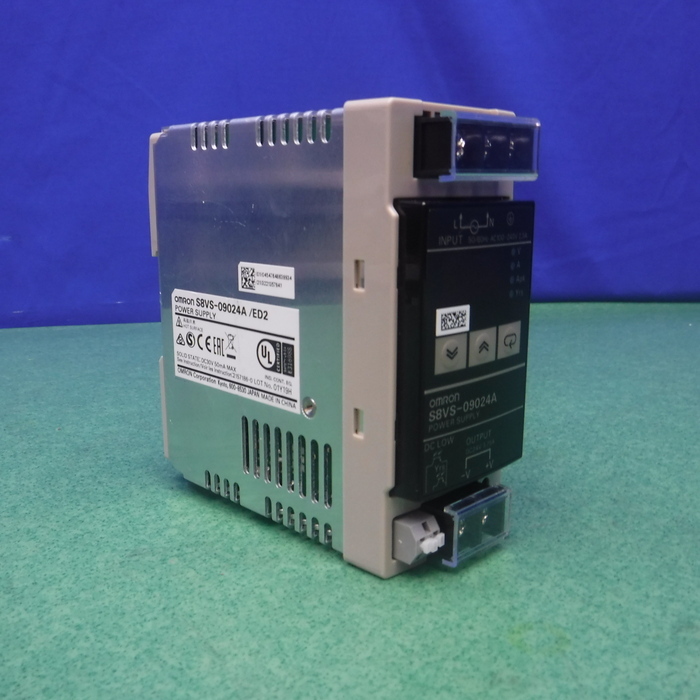

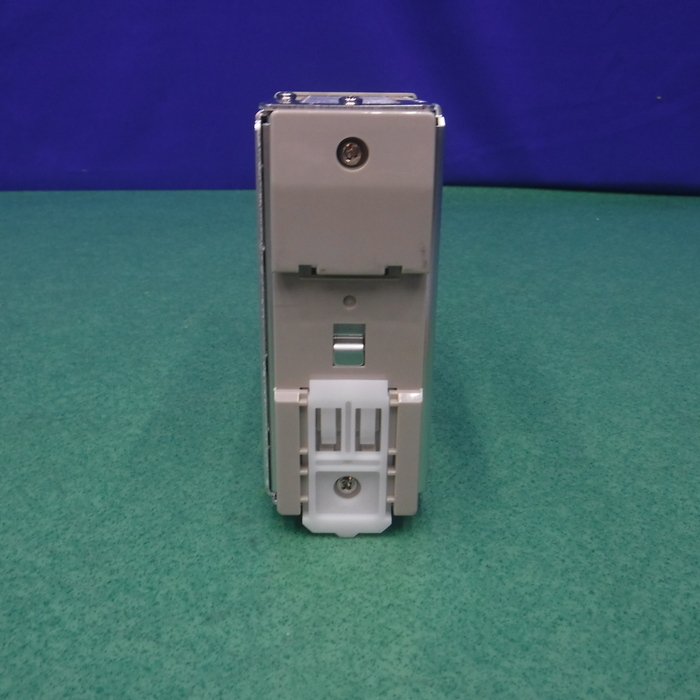

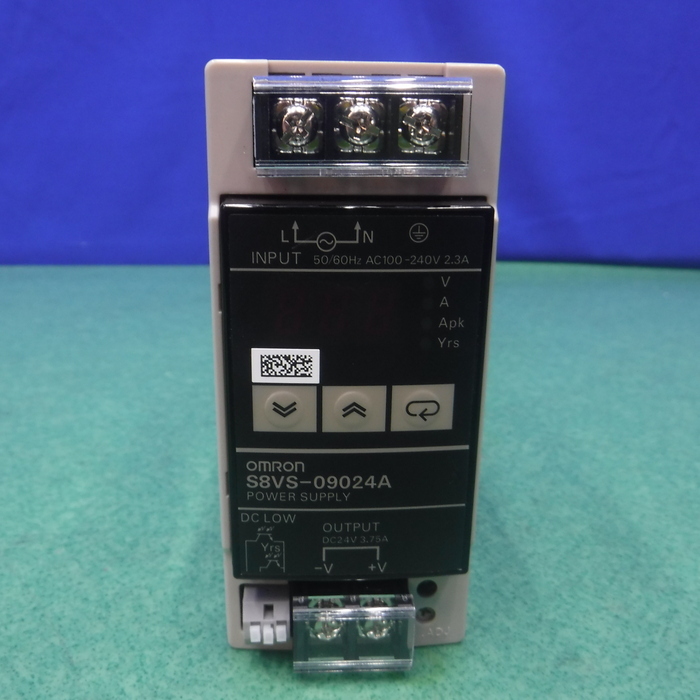

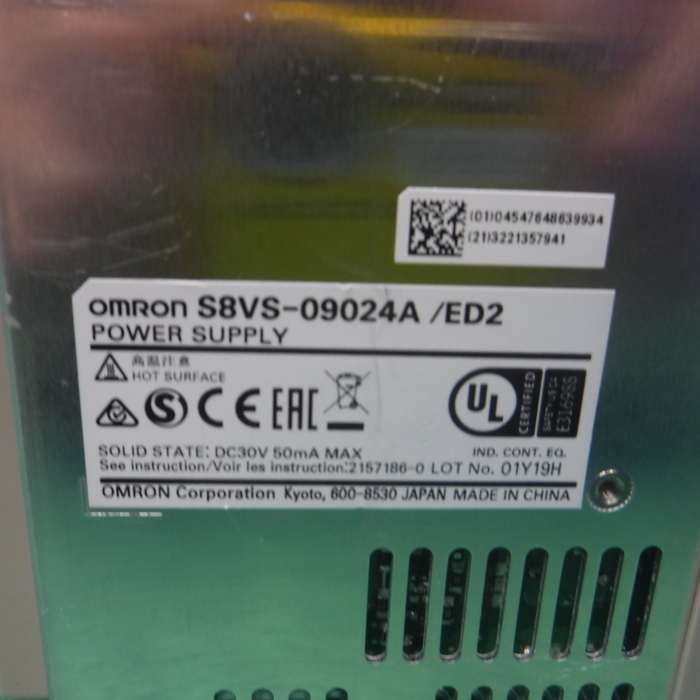

スイッチング電源
メーカーオムロン
型式S8VS-09024A/ED2
年式
外寸W52 D121 H117
展示場塩山テクニカルセンター
価格お問合せください
ASK管理No.P80712
機械仕様出力条件：定格入力電圧 AC100～240V
入力電圧許容変動範囲 AC85～264V
DC80～370V
周波数 50/60Hz (47～450Hz)
入力電流：2.3A以下、1.9A typ. (AC100V入力時)
1.4A以下、1.2A typ. (AC200V入力時)
リーク電流：0.5mA以下 (AC100V入力時)
1.0mA以下 (AC200V入力時)
突入電流（25℃ コールドスタート） 17.5A以下、14A typ. (AC100V入力時)
35A以下、28A typ. (AC200V入力時)
出力特性：出力電流 3.75A
電圧可変範囲 -10～+15% V.ADJにて
リップルノイズ電圧：150mV以下 (定格入出力にて)
静的入力変動：0.5%以下 (100%負荷にて)
静的負荷変動：1.5%以下 (定格入力、0～100%負荷にて)
周囲温度変動：0.05%/℃以下
起動時間：660ms typ. (AC100V入力時)
420ms typ. (AC200V入力時)
出力保持時間：28ms typ. (AC100V入力時)
136ms typ. (AC200V入力時)
添付ファイル
※ 以下の画像をクリックをすると拡大します
